Dagboek Erwin - deel2 - De Installatie.

Bericht door Erwin8 » 17 nov 2021, 09:34

Na de verhuis naar een andere woning stond mijn besluit vast. Ik wou geen aquarium meer in de woonkamer. De sanitaire leidingen lopen niet om een aquarium makkelijk te installeren. Na 60 jaar ervaring wil een mens op zijn 70ste niet meer sleuren met darmen, emmers, enz.
In de tuin had de vorige eigenaar een open gebouw gezet, een pool house. Het zwembad is er niet, dus waarom een geen aquarium - house van maken ? Ik liet het plan een jaartje rijpen, hoe het er zou moeten uitzien, binnen en buiten. In mijn gedachten zag ik het er allemaal staan, dus aan het tekenen gegaan. Een goede kennis, een veranda bouwer werd er bij gehaald, veel vlugger dan normaal werd het een gesloten gebouw.

Afbeelding

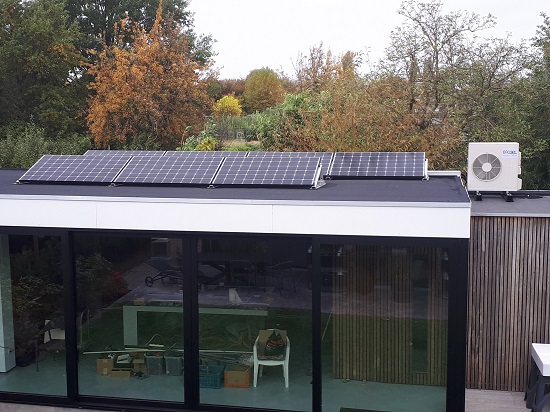

Op het super geïsoleerde gebouw met HR+++ glas, liggen nog 7 zonnepanelen - op het dak van de woning liggen er 20, juist genoeg om de woning en de veranda te verwarmen en te koelen. Ik hou de veranda op een temp van 25°C . We zijn met enkele vrienden(specialisten met de nodige brevetten) wat aan het knutselen met batterijen voor de opslag van de Zonne energie. 10 Lithiumbatterijen 140Ah. Eigenlijk wil ik volledig off-grit gaan. Alle 3 maanden een batterij bij kopen :)

Afbeelding

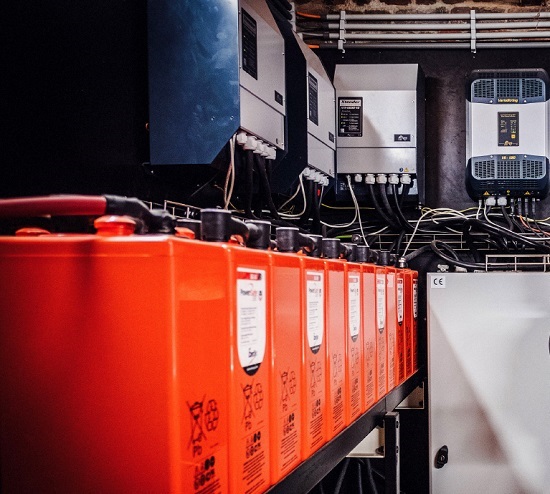

Nu al genoeg voor 5 dagen opslag (zonder dat de zon moet schijnen met zachte vorst nachts. ( week 45 -46 van 2021)

Wat had ik links en rechts bij vrienden “voorlopig “ ondergebracht ?
Aquarium 2.50mLx0.80mbr x 0.67m waterstand
Rek met 6 x Aquarium 110 x 50 x 42 (H) cm, waarvan 2 gedeeld door 2.
Ook kreeg ik gratis :
Rek (ex Discussen Rek). met 5 Aquaria 4 x (48 L x 60 br x 50 h) en 2 bakken van 200L x 60 br x 50 h. Hier was wel wat werk aan om alles proper te krijgen, Er werd in deze bakken ook een biologisch filter geplakt , het water gaat terug in het aquarium dmv luchthevels.

Afbeelding

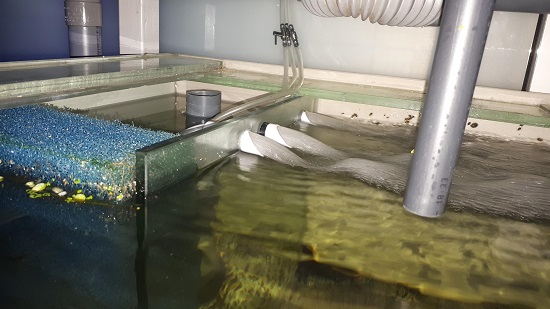

Dit aquarium 2 m en het show aquarium hebben 3 luchthevels. Elke hevel geeft 680L/hr. De kleinere aquaria doen het met 1 luchthevel.

Dan begon mijn echte werk. Ooit had ik aan een Nederlander mijn zee aquarium in polyester verkocht. Hij had gezegd “als ik ooit iets voor jou kan doen…” wel het moment was er. Ik ben altijd voorstander geweest van kleine fluid bed zandfilters naast een biologische filter. Er werd wat over gepraat en ik kreeg voor een “vriendenprijs” een kleine SuperBead filter met een vijverpomp Aquaking EGP2 Eco. Deze filter & pomp ga ik gebruiken voor het grote aquarium. ( 2.50mLx0.80mbr x 0.67m waterstand ) dit ter ondersteuning van het kleine biologische filter in het aquarium.( met luchthevel). Bij een waterwissel laat je dan de filter leeg lopen, en vul je dit terug op. (is waterwissel 150l) Zonder sleuren met slangen, geen gemors, recht in de riool. Het filter staat in een aparte ruimte in het gebouw.

Afbeelding

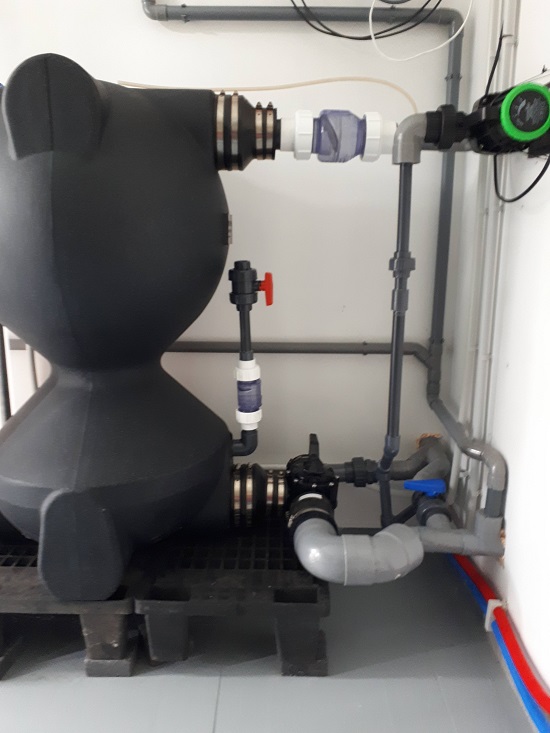

filter met pomp en uitlaat naar riool te sturen met driewegkraan.

Ook in de filterkamer een Kation en Anion wisselaar, deze zorgen voor heel zuiver water wat wordt opgevangen in een kleine container 300l.

Afbeelding

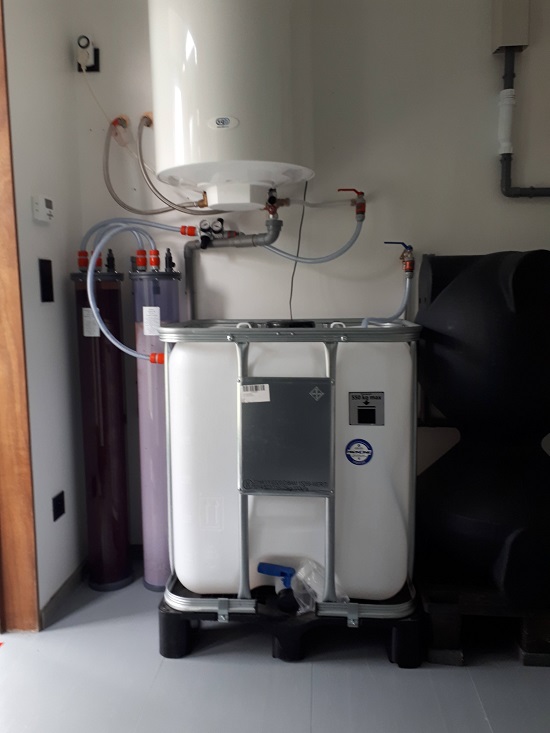

Kation en Anion wisselaar plus opslagvat_ zie de drukregelaars voor de filters om niet met hoge druk water in de filters te gaan.

Van daaruit kan ik met een pomp door één van de buizen naar elk aquarium water sturen om “als er een iets speciaals” in het aquarium zou komen. Bv een mooie L nummer die ik wil kweken, of een kleine school discusvisjes die ik wil groot brengen en er eventueel mee kweken. Of het echt nodig is, weet ik nog niet maar de mogelijkheid bestaat.

Afbeelding

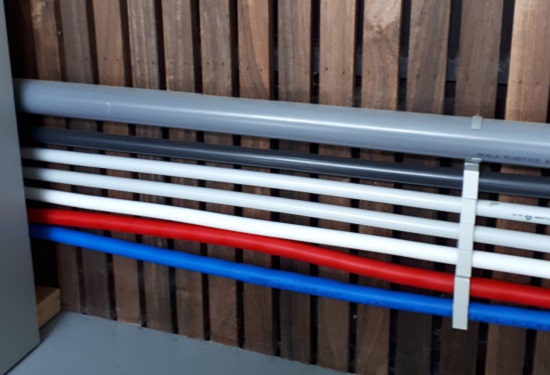

Bovenste buis is afloop show aquarium naar filter; zwarte buis van filter naar aquarium; 3de buis, ingeval van nodig water uit de container mogelijk naar alle aquaria; 4en 5 stroom naar showaquarium en naar kweek/quarantaine installatie. Rood warm water uit boiler/blauw koud water, deze gaan naar een thermostatische kraan vanwaar alle waterverversingen gebeuren.

In de veranda is er een ruimte afgescheiden met een ondoorzichtige glazen wand , waarachter de rekken staan. De aquaria die ik zelf had laten maken zijn voorzien van een inwendige filter, en een gat in de bodem diameter 40mm. Dit om een kraan op te zetten om het gedeeltelijk bij waterwissel of helemaal leeg te maken als de visjes die er in komen (quarantaine) een ander onderkomen hebben gevonden. Boven de aquaria loopt er een vaste leiding in pvc met boven elke bak een kraan. Water kan zo rechtstreeks via een boiler en thermostatische kraan op temperatuur in de aquaria.
Tussen de thermostatische kraan en het buizenstelsel is er een flexibele darm met koppelstukken van Gardena. Na het toevoegen van water wordt dit elke keer met een klik losgemaakt om te vermijden dat er verontreiniging in het drinkwater systeem komt.
Dit is ook zo bij de ingang van de Kation en Anion wisselaar.

Afbeelding

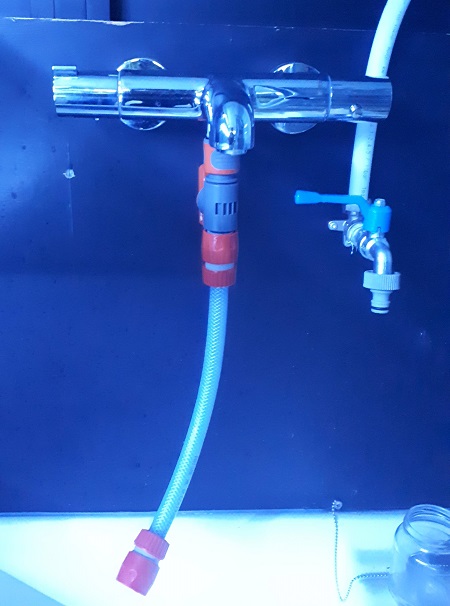

thermostatische-kraan-met-darm-naar leiding die naar aquaria gaat.

Dus na water maken – water toevoegen van het net altijd los te koppelen. Nooit mag ik vergeten een inlaatkraan van een aquarium toe te zetten na waterwissel, anders komt het water terecht waar je het niet wil bij een waterwissel van een ander aquarium. Ik ga nooit weg uit de aqua veranda zonder dit alles na te kijken.

Afbeelding

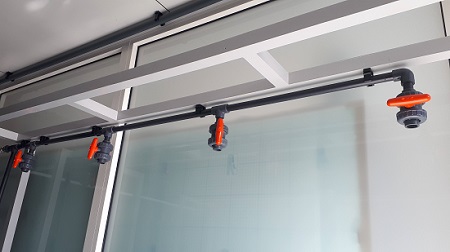

boven elk aquarium een inlaatkraan

Afbeelding

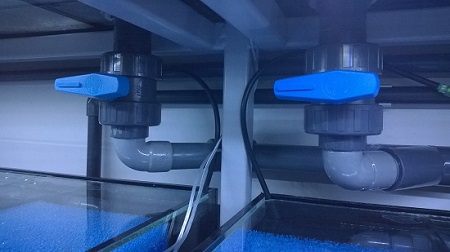

onder elk aquarium een uitlaat kraan, recht naar de riool (naar een put waaruit ik in de zomer de planten in de tuin water geef. ( ook automatisch systeem)

De filters van de kleine aquaria en de kleine filter in het show aquarium worden allen aangedreven door luchthevels. Hiervoor heb ik een Hiblow hp80 luchtpomp geplaatst. Deze hangt tegen de muur en geeft lucht aan een systeem wat tegen het plafond hangt rondom de plaats waar de aquaria staan. Met kraantjes en luchtslangen komt alles mooi op maat tot in de filters.

Afbeelding

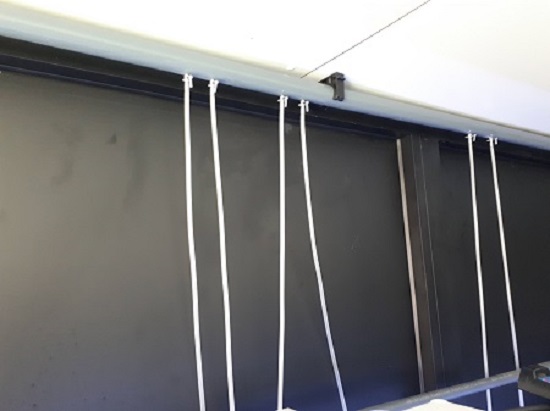

luchtlijn tegen plafond

Afbeelding

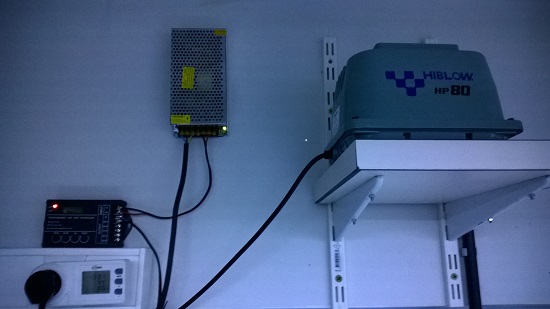

Luchtpomp en led sturing

Alle aquaria achter de schermen zijn verlicht met led balkjes van 18 watt. 10 x 18 watt = 180 watt, juist binnen de limiet van de 200watt sterke led power supply. Een programmeerbare led timer controller zorgt ervoor dat de verlichting een mooie zon- opgang en ondergang heeft, dus geen schrikreacties bij de vissen.

Afbeelding

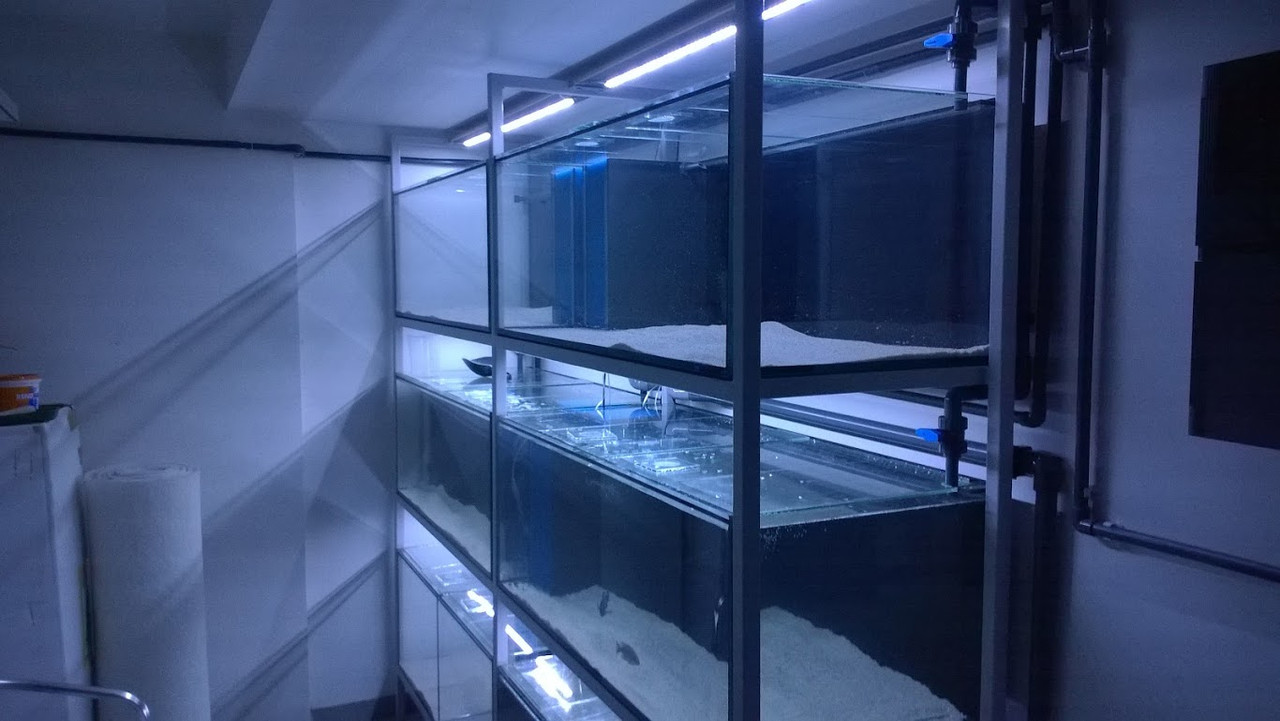

Rechter rek.

Afbeelding
linker rek.

Voor het show aquarium is er dezelfde installatie, alleen nu voor 2 led balken van 2.20 m

Natuurlijk is er ook "meten is weten". Elke dag wordt de pH, de temperatuur gemeten. Bij de opstart wordt elke dag ook de nitriet en nitraat gemeten en nog verscheidene parameters. Eens het aquarium ingedraaid wordt dit elke week gemeten, alles met professionele instrumenten van Hanna.

Afbeelding

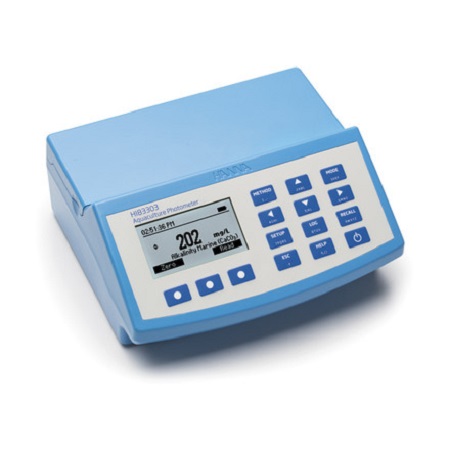

Multiparameter-fotometer-voor-aquaria-en-vijvers. Ik zet hier nog een foto van de mijne als hij in gebruik is :oops: Was nu even te hevig bezig met schrijven.

Afbeelding

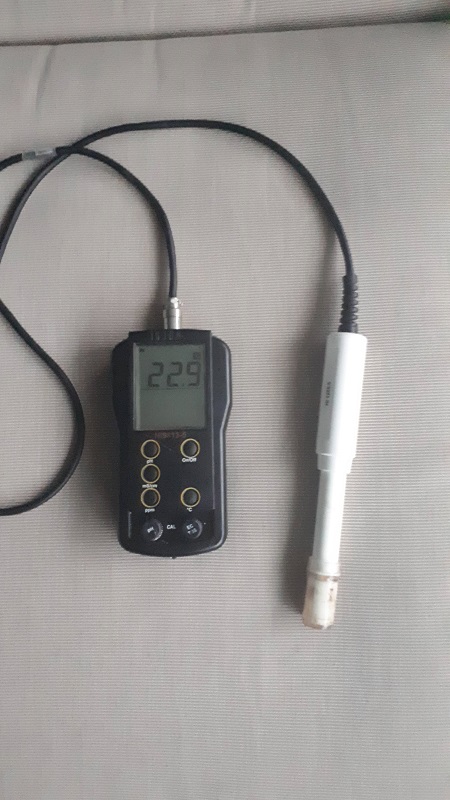

Elke dag temp_pH

Alles bij elkaar (buiten het plakken van de aquaria) heeft het plaatsen en alle leidingen trekken – plakken van de pvc leidingen onder en boven de bakken, het testen van het ganse systeem me 161 uren arbeid gekost.
Elk uur heb ik genoteerd in een Excel tabel waarin ook de kosten zijn opgenomen – tot in detail – van alle stukken die ik heb moeten gaan kopen. Ik wil als iemand tegen mij zegt “dit wil ik ook” even die lijst kunnen laten zien.
Natuurlijk zijn die 161 werkuren niet achter elkaar gepresteerd, soms maar een 2 uren op een week, soms helemaal niets gedaan aan de installatie, wat maakt dat er bijna 2 jaar aan gewerkt is, dus de kosten waren ook gespreid.
Dit is het voor de installatie.

Dit is even vlug geschetst wat er nu is, het artikel wordt zeker deze week verder aangevuld, want ik heb zeker nog dingen vergeten. :roll: :lol:

Gebruikersavatar
Mooneater
Berichten: 1963
Lid geworden op: 24 jun 2010, 09:06
Locatie: Groningen
Contacteer:

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Mooneater » 17 nov 2021, 10:38

Sjiek de friemel, dat zijn nog eens installaties!

Hoe heb je de verwarming aangepakt // is de ruimte geïsoleerd?
De NVC op Facebook

"Ah those hundreds of species, one of the most spectacular examples of adaptive radiation known for any kind of vertebrate animals. Fishes of great beauty and exquisite adaptations." (Barlow 2000)

Gebruikersavatar
oostijnoo
Berichten: 3020
Lid geworden op: 06 apr 2009, 21:26
Locatie: Wuustwezel, België.

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door oostijnoo » 17 nov 2021, 11:37

Iets of wat lullige installatie…maar het zal wel werken…😂
300x220x95
No lift...like an airlift.

Gebruikersavatar
Erwin8
Site Admin
Berichten: 312
Lid geworden op: 06 apr 2013, 17:03
Locatie: Limburg / België
Contacteer:

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Erwin8 » 17 nov 2021, 12:27

Mooneater schreef:
17 nov 2021, 10:38
Sjiek de friemel, dat zijn nog eens installaties!

Hoe heb je de verwarming aangepakt // is de ruimte geïsoleerd?
artikel aangepast. :)

Gebruikersavatar
Erwin8
Site Admin
Berichten: 312
Lid geworden op: 06 apr 2013, 17:03
Locatie: Limburg / België
Contacteer:

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Erwin8 » 17 nov 2021, 12:28

oostijnoo schreef:
17 nov 2021, 11:37
Iets of wat lullige installatie…maar het zal wel werken…😂
Echt Stijn, lulliger kan ik het niet. :lol: :lol: :lol:

Gebruikersavatar
Jordy
Berichten: 2563
Lid geworden op: 25 dec 2003, 15:03
Locatie: Utrecht

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Jordy » 17 nov 2021, 14:32

Wat een onderneming Erwin, heel strak!
De Syno's kunnen niet beter terechtkomen :-D

Gebruikersavatar
Erwin8
Site Admin
Berichten: 312
Lid geworden op: 06 apr 2013, 17:03
Locatie: Limburg / België
Contacteer:

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Erwin8 » 17 nov 2021, 16:38

Jordy schreef:
17 nov 2021, 14:32
Wat een onderneming Erwin, heel strak!
De Syno's kunnen niet beter terechtkomen :-D
:)

Gebruikersavatar
Leleupi white
Berichten: 1084
Lid geworden op: 15 mar 2016, 12:46
Locatie: Zedelgem/België

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Leleupi white » 17 nov 2021, 18:36

Zijn er bezoekuren? Inkomprijs? 😉
Prachtig gedaan!
80x40x40 multis 50+ /Alto Calvus Black (RIP 26/10/2020) / Leleupi 1
198x60x60wh 30 paracyprichromis blue neon // 3/2 Ectodus Descammpsii//
Alto Comp Goldhead WV 2/0 // Neolamp Tretocephalus 1
https://www.youtube.com/channel/UCU4qO2 ... w-qxymr8sg

Gebruikersavatar
Mooneater
Berichten: 1963
Lid geworden op: 24 jun 2010, 09:06
Locatie: Groningen
Contacteer:

Re: Dagboek Erwin - deel2 - De Installatie.

Bericht door Mooneater » 17 nov 2021, 21:35

Erwin8 schreef:
17 nov 2021, 12:27
Mooneater schreef:
17 nov 2021, 10:38
Sjiek de friemel, dat zijn nog eens installaties!

Hoe heb je de verwarming aangepakt // is de ruimte geïsoleerd?
artikel aangepast. :)
Ik zie het, ziet er goed uit allemaal!
